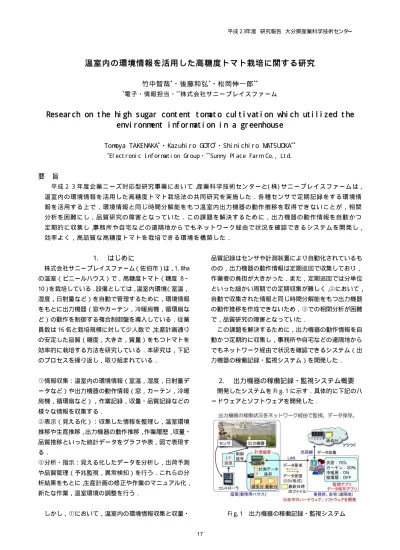

温 室 内 の 環 境 情 報 を 活 用 し た 高 糖 度 ト マ ト 栽 培 に 関 す る 研 究

竹 中 智 哉

*

・ 後 藤 和 弘

*

・ 松 岡 伸 一 郎

**

*

電 子 ・ 情 報 担 当 ・

**

株 式 会 社 サ ニ ー プ レ イ ス フ ァ ー ム

Res ear c h

on

t he

hi gh

s ugar

c ont ent

t om

at o

c ul t i v at i on

w

hi c h

ut i l i z ed

t he

env i r onm

ent

i nf or m

at i on

i n

a

gr eenhous e

Tom

oy a

TAKEN

AKA

*

・ Kaz uhi r o

GO

TO

*

・ Shi ni c hi r o

M

ATSU

O

KA

**

*

El ec t r oni c I nf or mat i on Gr oup・

**

Sunny Pl ac e F ar m Co. , L t d.

平 成 2 3 年 度 企 業 ニ ー ズ 対 応 型 研 究 事 業 に お い て ,産 業 科 学 技 術 セ ン タ ー と ( 株 ) サ ニ ー プ レ イ ス フ ァ ー ム は ,

温 室 内 の 環 境 情 報 を 活 用 し た 高 糖 度 ト マ ト 栽 培 法 の 共 同 研 究 を 実 施 し た . 各 種 セ ン サ で 定 期 記 録 を す る 環 境 情

報 を 活 用 す る 上 で , 環 境 情 報 と 同 じ 時 間 分 解 能 を も つ 温 室 内 出 力 機 器 の 動 作 推 移 を 取 得 で き な い こ と が , 相 関

分 析 を 困 難 に し , 品 質 研 究 の 障 害 と な っ て い た . こ の 課 題 を 解 決 す る た め に , 出 力 機 器 の 動 作 情 報 を 自 動 か つ

定 期 的 に 収 集 し ,事 務 所 や 自 宅 な ど の 遠 隔 地 か ら で も ネ ッ ト ワ ー ク 経 由 で 状 況 を 確 認 で き る シ ス テ ム を 開 発 し ,

効 率 よ く , 高 品 質 な 高 糖 度 ト マ ト を 栽 培 で き る 環 境 を 構 築 し た .

1.

はじめに

株式会社サニープレイスファーム(佐伯市)は,1. 8ha

の温室(ビニールハウス)で,高糖度トマト(糖度 8∼

10)を栽培している.設備としては,温室内環境(室温,

湿度,日射量など)を自動で管理するために,環境情報

をもとに出力機器(窓やカーテン,冷暖房機,循環扇な

ど)の動作を制御する複合制御盤を導入している.従業

員数は 16 名と栽培規模に対して少人数で,生産計画通り

の安定した品質(糖度,大きさ,質量)をもつトマトを

効率的に栽培する方法を研究している.本研究は,下記

のプロセスを繰り返し,取り組まれている.

①情報収集:温室内の環境情報(室温,湿度,日射量デ

ータなど)や出力機器の動作情報(窓,カーテン,冷暖

房機,循環扇など),作業記録,収量・品質記録などの

様々な情報を収集する.

②表示(見える化):収集した情報を整理し,温室環境

推移や生育推移,出力機器の動作推移,作業履歴,収量・

品質推移といった統計データをグラフや表,図で表現す

る.

③分析・指示:見える化したデータを分析し,出荷予測

や品質管理(予兆監視,異常検知)を行う.これらの分

析結果をもとに,生産計画の修正や作業のマニュアル化,

新たな作業,温室環境の調整を行う.

しかし,①において,温室内の環境情報収集と収量・

品質記録はセンサや計測装置により自動化されているも

のの,出力機器の動作情報は定期巡回で収集しており,

作業者の負担が大きかった.また,定期巡回では分単位

といった細かい周期での定期収集が難しく,②において,

自動で収集された情報と同じ時間分解能をもつ出力機器

の動作推移を作成できないため,③での相関分析が困難

で,品質研究の障害となっていた.

この課題を解決するために,出力機器の動作情報を自

動かつ定期的に収集し,事務所や自宅などの遠隔地から

でもネットワーク経由で状況を確認できるシステム(出

力機器の稼働記録・監視システム)を開発した.

2.

出力機器の稼働記録・監視システム概要

開発したシステムを Fi g. 1 に示す.具体的に下記のハ

ードウェアとソフトウェアを開発した.

Fi g. 1 出力機器の稼働記録・監視システム

17

(2)

①インターフェイス装置(以後,I / F 装置):複合制御

盤(コントローラ)から出力される出力機器の動作を制

御する信号(以後,主信号)に影響を与えることなく,

その制御信号を分岐し,稼働計測装置へ入力する装置.

②稼働計測装置:I / F 装置から出力される信号から出力

機器の動作情報を算出し,保存やネットワーク通信を行

う稼働計測装置.

③遠隔監視・データ保存用ソフトウェア:稼働計測装置

へ保存された出力機器の動作情報をネットワーク経由で

受信し,表示や保存を行う遠隔監視・データ保存用のソ

フトウェア.

3.

I / F 装置の開発

I / F 装置の構成と外観を,Fi g. 2,Fi g. 3 に示す.

信号分岐部では,汎用の多極リレーを用いて,主信号

から分岐信号を生成する.主信号は出力形式によって有

電圧信号と無電圧信号,接点信号に分類される.出力形

式に適した分岐回路を構成し,インターロック回路を使

用して安全設計を行っている.

レベルシフト部では,分岐信号のレベル( AC 200V) をマ

イコンで取り扱えるレベル ( DC 3. 3V) に変換する.変換に

は,AC 対応のフォトカプラを利用し,AC200V 信号を光信

号に変換して,後段の 3. 3V 回路に信号情報のみを伝達す

る.これにより,稼働計測装置を AC200V から絶縁保護で

きる.フォトカプラ入力部には RC 直列回路を構成し,電

流と電圧の位相をずらし,電力消費による発熱を抑制し

ている.

電源部には,雷や他の機器が発するサージから回路を

保護するために,バリスタを用いて保護回路を構成して

いる.

分岐 信号出力 主信号

入 力

主信号 出力 AC 200V

リレー 主信号

入力部

配線 ブレーカー

稼動計測装置 出力機 器 複合制御盤

稼動計測 装置盤内 I/ F 装置盤内

信号分岐部

漏電 ブレーカー

200V 線 3.3V 線 DC

3.3V 絶縁部

電源 サージ

保護部

主信号 出力部 分岐信号

出力部

ヒューズ

絶縁部 レベル シフト部

Fi g. 2 I / F 装置の構成(ブロック図)

Fi g. 3 I / F 装置の外観

4.

稼働計測装置の開発

稼働計測装置の仕様を Tabl e 1 に示す.出力機器の動

作状況は,15 秒周期で監視を行い,10 分周期で CSV ファ

イルに記録し,日単位で管理する.ファイルのヘッダ情

報として,デバイス No を記録する.記録媒体は mi cr oSD

で,10 日分のデータを保存し,日付の古いファイルから

自動更新する.記録データは,専用アプリ( データ自動保

存用アプリ) を使用してホスト PCから自動抽出ができ

る.データを記録した CSV ファイルの表示例を Fi g. 4 に

示す.また,バッテリ動作を可能とし,AC 入力電源の停

電を監視・記録する.

Tabl e 1 稼働計測装置の仕様

稼働計測装置の構成を F ig. 5 に示す.T able 1 の仕様を実

現するために,ラピッドプロトタイピングツールとしてARM社

が開 発 したマイコンボー ド「mbed」を採 用した.mbed には

C ortex- M3 をベースとした 32bit C PU コアを内蔵した ARM

項目 仕様 備考

デバ イスNo.

・書式:1∼99 ・装 置の識 別ID。

・本 装置を複 数台 設置した際に利用 。 日時 ・書式:Y Y Y Y / MM/ DDhh:mm

出 力機 器の動 作状 況

・書式:%or ON/ OF F

・窓、カーテンは開度率 [% ]、その他はON/ OF F で記録 。

電 源状 況

・書 式:正常 / 停電

・本 装置の 電源 供給状 況を記 録。

・AC 100V 動作 時に正常 。バッテリ動 作時 に停電と表示 。

出力機 器 対応数

・有 電圧 機器(窓 ):4 ・無 電圧 機器(カーテン):2 ・接 点機 器:8

・有 電圧機 器… 有電圧 信号 で制御される機器 ・無 電圧機 器… 無電圧 信号 で制御される機器 ・接 点機器 … 接 点信号 で制御 される機器 監視/ 記録周期 15秒 / 10分

記録フォーマット ・.c svファイル ・日 単位 でファイルを作成

記録媒体 mic roS D ・10日分 のデータを保 存。日 付の古 いファイルか ら更新 。

記録抽 出方 法 L AN通信

・専 用のアプリを使 用して記 録を抽出 。

・ネットワーク通信遮断時は mic roS Dか ら記録抽 出可 能。 監視方法 webブラウザ/ L C D

記録情 報

18

(3)

Fi g. 4 出力機器の動作状況記録ファイルの表示例

mbed マイコン (L P C 1768、

AR M C OR T E X)

L C D表示器

計測記録部 (mic roS D)

タクトS W

L AN (Et hernet ) AC 100V

漏電ブレーカー

サージ保護

ノイズフィルタ

信号 検出部

DC 5V

DC 4.5V

電源判別信号 DC 5V

DC 3V リセットS W

電源 監視切替部

バッテリー ボタン電池 (R T Cバ ックアップ用)

リセット信号

バッテリー 単3電池×3直 AC / DC 変換回路

(スイッチング電源)

電源S W

L C D表示切替信号 動作信号 (接点機器分岐信号)

割り込み信号 (有電圧、無電圧機器分岐信号)

I/ F装置

分岐信号

DC3.3V

入力ポート 拡張部

Fi g. 5 稼働計測装置の構成 ( ブロック図)

マイコン( LPC1768 NXP Semi c onduc t or s 社製) が搭載され

ている.AC100V からスイッチング電源を介して供給さ

れる DC5. 0V 電圧が停電等の理由により,バッテリ電圧よ

りも低下すると稼働計測装置の電源をスイッチング電源

からバッテリに切り替える.スイッチング電源とバッテ

リの両電源の電圧が低下した際にも mbedに内蔵された

リアルタイムクロック I C の停止を避けるため,RTC 用バ

ックアップ電源として,ボタン電池 CR2032 を使用してい

る.

接点機器の動作状況は,15 秒周期でマイコンが入力ポ

ート拡張部にアクセスし,動作信号の状態を確認するこ

とで判断する.有電圧機器と無電圧機器の動作状況は,

信号検出部から送信される割り込み信号から算出する.

割り込み信号は,機器の動作開始時に立ち上がり,機器

の動作終了時に立ち下がる.マイコンに内蔵されたタイ

マーで割り込み信号の立ち上がりから立ち上がりまでの

時間を計測することで現在の開度率[ %] を算出する.開度

率と機器の動作時間は比例関係にあるため,開度率は式

( 1) にて求められる.

開度率[%] =

積 算 動作時間ൣ秒൧

全 開 動作時間ൣ秒൧

× 100 … ( 1)

積算動作時間は,計測を開始してから現在までの出力

機器の積算動作時間を示す.開動作が起きれば開動作時

間を積算動作時間に加算し,閉動作が起きれば閉動作時

間を積算動作時間から減算する.天窓のように窓重量に

よる減速機の惰性が発生する出力機器では,閉動作時間

に惰性分を考慮した補正値を含める.全開動作時間は出

力機器が動作し,全閉状態から全開状態に達するまでの

動作時間を示す.

5.

遠隔監視・データ保存用ソフトウェアの開発

5. 1 遠隔監視用アプリ

ホスト PC 以外の PC や携帯でもリアルタイム監視を行

えると便利であることから,WEBブラウザに出力機器の

動作状況を表示できる仕様とした.ブラウザでの表示例

を Fi g. 6 に示す.ブラウザにて更新ボタンを押すごとに

最新の状態が表示される.プログラムは J avaSc r i pt言語

で記述しており,HTTP サーバーとして動作する稼働計測

装置内に組み込んでいる.ブラウザでホスト PC からアク

セスした際に,表示用のホームページを作成する.また

本アプリは,ホスト PC からのアクセスごとに稼働計測装

置の時刻をホスト PC の時刻に更新する.

Fi g. 6 WEB ブラウザでの表示例

5. 2 データ自動保存用アプリ

データ自動保存用アプリを Fi g. 7 に示す.日単位の出

力機器の稼働記録ファイルを,設定した周期で,稼働計

測装置から設定したフォルダに自動でダウンロードする.

本アプリは Vi s ual Bas i c 言語で記述している.データを

保存するフォルダと稼働計測装置の I P アドレス,自動保

存する周期を設定し,保存開始/ 停止ボタンを押すと自動

保存を開始する.保存開始/ 停止ボタンはトグル動作をす

るため,再度ボタンを押すと自動保存を停止する.

19

(4)

Fi g. 7 データ自動保存用アプリ

6.

現地試験

サニープレイスファーム社温室に,開発した出力機器

の稼働記録・監視システムを設置し動作試験を行った.

設置風景を Fi g. 8 に示す.稼働計測を行った出力機器を

Tabl e 2 に示す.

Fi g. 8 設置風景

Tabl e 2 出力機器の一覧

制御信号 出力機器名

有電圧信号 天窓(北),天窓(南),側窓(西)

無電圧信号 保温カーテン,遮光カーテン

接点信号 ヒートポンプ,温風機,循環扇

出力機器の稼働記録・監視システムを構築したことで,

出力機 器の動作情報を自 動で定期収集で きるように な

り,他の情報(温度,湿度,日射量などの環境情報や作

業記録,収量・品質記録)との相関分析が容易になった.

参考資料として,ある日の出力機器の動作推移を Fi g. 9

に示す.また,遠隔地(事務所や自宅)にて温室内出力

機器の誤作動やヒューマンエラーによる誤動作を予兆で

きるようになった.これにより,定期巡回の回数を軽減

でき,作業者の負担が軽減された.

7.

まとめ

出力機器の稼働記録・監視システムを開発した.本シ

※ ON:1 OFF:0

Fi g. 9 出力機器の動作推移記録例(1日)

ステムにより効率よく,高品質な高糖度トマトを栽培で

きる環境を構築できた.具体的には,温室内出力機器の

動作情報を自動で定期収集できるようになり,他の情報

(温度,湿度,日射量などの環境情報や作業記録,収量・

品質記録)との相関分析が容易になった.今後は,必要

な期間分のデータを収集後,相関分析を行い作業の改善

に繋げる.また,遠隔地(事務所や自宅)にて,温室内

出力機器の誤作動やヒューマンエラーによる誤動作を予

兆でき るようになったこ とで定期巡回の 回数を軽減 で

き,作業者の負担が軽減された.
